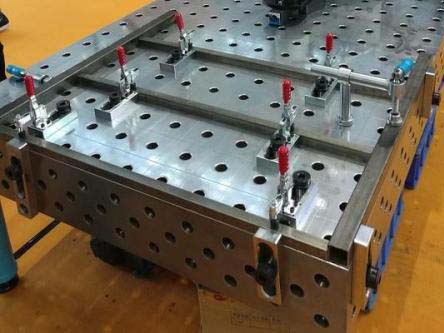

成都三維柔性焊接工裝平臺

三維柔性焊接工裝平臺的柔性化-3D焊接工作臺非常堅固,可承受非常高的載重量。它的五個面均加工有規則的孔,并刻有網線。(孔沒有斜度和T型槽)。在3D三維柔性平板上,任何工件都可以用定位夾緊銷(PC銷/鎖緊銷)進行各種各樣的定位和夾緊。此PC銷已獲得專利權。幾個3D工作臺可以在任何五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件中的體現了它通用的功能。它的優點尤其在于實現了大型工件的應用上。

三維柔性焊接工裝平臺的性-在裝配或焊接過程中,使用定位塊、連接塊、夾緊器、支撐塊,能夠?qū)ぜㄎ?工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確,可以很快被檢測出來,在初加工工序中便得到消除。

柔性焊接工裝平臺的堅固耐用-在焊接過程中,僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。實驗平臺均經過時效處理和特殊加工。通過模塊設計具有互換性,您能在短時間內完成復雜和的工裝組合。不論是制作單一零件或者是裝配組件,這種方式都是非常經濟的。臺面以及各模塊上的網格化的高精度孔,使裝夾達到高性和高重復性。

先這是一套預先制作好了的標準化系統化通用化的模塊,所有模塊的連接固定和壓緊都是以孔定位加上鎖銷的方式出,模塊與模塊之間可以根據工件的尺寸變化而調整,整個一套夾具的組合可以實現三維空間的結合,這套夾具的特點:主要用在焊接產品上為理想,所以叫三維柔性焊接工裝平臺、柔性焊接工裝平臺夾具。這套工裝分為兩大類:一是28系列,即孔徑￠28,表面分布著100*100的網格線;二是16系列,即孔徑￠16,表面分布著50*50的網格線。

三維柔性焊接工裝平臺產品的特點

經濟性復雜昂貴的傳統夾具已成為歷史。你可以免去高成本的大量專用工裝夾具的儲備,因?yàn)?D系統不需要變而適合各種工作場合。如此精妙的裝置操作簡便。
